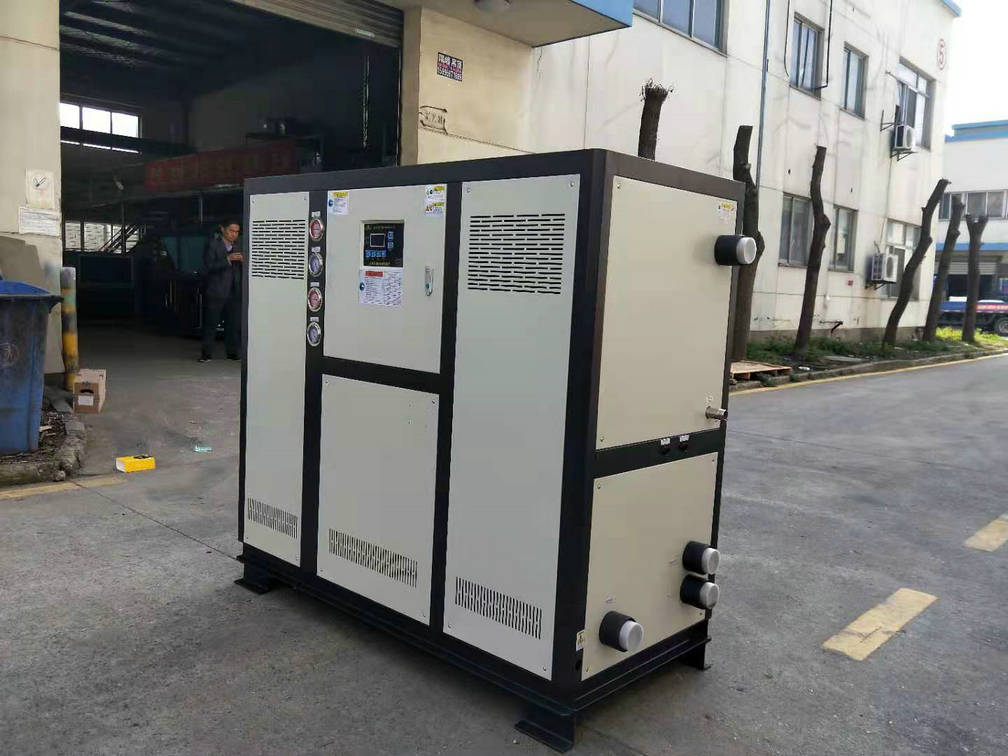

水冷式冷水机(水冷螺杆式冷水机)
水冷式冷水机 被称为冷水机、冷冻机、冰水机、冷水机、 冷却机等,在各行业广泛使用,所以名字也多得数不清。 其性质原理是多功能的机器,除了液体蒸汽通过压缩或热吸收式制冷循环。 蒸汽压缩冷水机组包括4个主要组成部分的蒸汽压缩式制冷循环压缩机、蒸发器、冷凝器、部分计量装置形式,从而实现不同的制冷剂。 通过吸收冷水机并利用水作为制冷剂,依靠其间的水和溴化锂溶液,实现制冷效果高的亲和性。
01用途 冷水机一般用于空调机组和工业冷却。 在空调系统中,冷冻水通常被分配给热交换器或盘管用于 冷却空气处理单元或其他类型的终端设备,在各自的空间中 冷却 ,然后冷却 水被再分配 冷却 后 冷却 。 在工业应用中,冷冻水和其他液体的 冷却 泵通过工艺和实验室设备。 工业冷水机是用于控制产品、机制、工厂机械 冷却 的各行各业。 冷水机按制冷形式可分为水冷式和空冷式,技术上水冷比空冷能效高300-500 kcal/h; 在 价格 上,水冷比空冷低得多,而且水冷需要放入 冷却 塔使用,空冷可以移动,不需要其他辅助,但空冷式冷水机只靠风扇散热,对环境有要求。 例如,通风、湿度、温度不能超过40,空气酸碱值.
02原理 -空冷式冷水机是利用壳式蒸发器使水和制冷剂进行热交换的,制冷剂系统吸收水中的热负荷,使水冷却而产生冷水,然后通过压缩机的作用给翅片式冷凝器带来热量,通过散热风扇向外部空气散热(空冷); 水冷式冷水机通过壳牌蒸发器使水与制冷剂进行热交换,制冷剂系统吸收水中的热负荷,使水冷却产生冷水,然后在压缩机的作用下将热量带到壳牌冷凝器,使制冷剂与水进行热交换,使水吸收热量后,通过水管从外部 冷却塔散热(参见下图) 如上图所示,首先用压缩机吸入蒸发制冷后的低温低压制冷剂气体,然后压缩成高温高压气体送入冷凝器; 高压气体经冷凝器冷却后,冷凝成常温高压液体; 常温高压液体流入膨胀阀时,节流为低温低压的湿蒸汽,流入壳牌蒸发器,吸收蒸发器内的冷冻水的热量,使水温降低; 蒸发的制冷剂再次返回压缩机,并重复下一个制冷循环,达到制冷目的。
03单元的特点 特征1 1 .自由安装冷却 塔,安装方便,便于移动,适用于水源缺乏自由 安装水塔的情况。2 .低噪音风扇电机, 冷却冷凝效果好,节流稳定,防锈处理优。 3 .采用欧美进口高性能压缩机,EER值高,噪声低,运行稳定。
特征2 1 .配备人机工程学面板、全自动控制、电温控制器,能长期平稳运行。 2 .采用铜质传热换热器,具有冷热损失少、易回油、传热管不会出现制冷裂纹的优点。 3 .采用日美进口高性能压缩机,EER值高,噪声低,运行稳定。
特征3 低温冷水机是为特殊低温环境而设计的专用冷水机,制冷能力强为酒店、餐厅、超市等商业场所的食品保鲜、大型冷冻肉类、海鲜速冻、冷藏、制冰领域、食品加工冷冻/冷藏、制药、化工等各种低温环境提供了可靠的保障。 1 .包括高温(出水温度-5)、中温(出水温度-10)、低温(出水温度-15)三大系列产品品种齐全。 2 .结构高度优化,换热器板支撑机体,结构简洁、紧凑实用。 3 .汉钟螺杆式压缩机高性能换热器的完善组合,能效可达4.5。 4.4级或无级容量控制,准确应对负载变化。
特征4 水冷式冷水机体积小,冷量大,采用进口压缩机,低温性能优异,可靠性高耐用。 产品根据工业应用特点设计,内置低温循环泵和不锈钢冷冻罐,使用方便,所有与水接触的材料均采用防腐材料,防止生锈、腐蚀,配有微电脑LED数量 控制器 ,温度显示、温度选择品牌接触器、继电器等电气元件,配备完善的指示灯、开关,操作一目了然。 内置电子水位指示和 报警 装置,低水位自动 报警 ,操作人员可通过控制面板了解冷冻水箱水位情况,及时补水。 独特的模块化设计,每个压缩机系 统独 立,即使一个系统出现问题,也不影响其他系统的正常工作。
冷水机性能1 :空冷式螺杆冷水机组-特点 1 .空冷式冷凝器为翅片式,采用双层波纹亲水铝铂,采用换热器加工设备制造,具有结构紧凑、体积小、体重轻、换热效率高的优点,配置低转速大叶轴流风机,可 降低运行噪声 2 .单元控制系统采用进口PLC程序控制器,人机界配置大屏触摸屏,界面简便大方,操作直观简便。 3 .机器具有可靠的保护装置,包括高低压保护器、排气过热保护器、压缩机电机过热保护器、过载电流保护器、防冻温度保护器、水流保护器、紧急停机开关、感温式易溶栓、保护阀等。
冷水机性能2 :风冷热泵机组-特点 1 .节能,综合能效比达到8.0,制冷、采暖、制取生活热水三种工况可根据环境温度和热水需求自动切换,充分利用能源。 2 .投资创利,做热水时冷热回收,可实现冷热零成本。 3 .环保优,制冷剂为介质,无 爆炸 危险,可与原热水系统连接,更可取代高危险、高成本的锅炉系统,并与太阳能系统配合使用,电加热部分 4 .全自动电脑控制,无需人员监控,可远程或集中管理系统操作。 5 .组合式或模块化,组装结构,体积小,可灵活安装在天台、露台或机房等处。 6 .制造热水时排出的冷气,可用于降低环境温度,改变 环境质量。
冷水机性能3 :水冷式螺杆机组-特点 1 .单元控制系统采用进口PLC程序控制器,人机界面配置大屏触摸屏,界面简便大方,操作直观简便。 2 .机组压缩机选用HANBELL (汉表)、BITZER (比塞尔)比塞尔)等半闭环螺杆压缩机和电控部件,配备换热效率高的铜管制作的冷凝器和蒸发器; 3 .配备各种保护装置,性能稳定、噪声低、寿命长、操作简单; 采用液晶显示人机界面,操作简单方便,运行情况一目了然; 4 .机型有单压缩机或多压缩机组合的制冷系统。 根据负载的变化,压缩机自动交替运行,平衡各压缩机的运行时数,从而节约能耗,延长冷水机组的使用期限。 调节容易,部分负荷时节能; 5 .开式结构,整机外观美观,结构简单,可随时检查机组运行情况,安装维护简单方便; 冷水机性能4 :水源热泵热水机组-特点 1 .单元设计合理,结构紧凑,外形美观,体积小,占地少; 2 .节能环保,在为客户提供工业冷水的同时,可提供大量免费卫生热水,在热力系统运行中增加冷却, 利用率高,回收热量可达冷量的百分之30-80; 3 .运行费用低,提高机组效率,改变工作条件,节约机组运行费用; 4 .可靠、水温体温恒定的特性,使热泵机组运行更可靠、更稳定,保证了系统的性能和经济,且无需负责维护和操作,运行维护费用少; 5 .可靠性:性能稳定、噪声低、寿命长、热量通过回收技术减少机组负荷,降低故障率。 6 .智能控制、全自动微机控制,无需人工监控,可实现远程或集中管理。
05除湿机 冷水机用于空调(一)工业冷风机-特点 工业 冷却 风机是针对日欧公司 的铝波峰 焊接 、回流等设备降温工艺而设计的,根据控温不同,其规格分为: 10度以上、5-10度、0-5度、-5--15度。 (2)空调-特长 日欧系列水冷式冰箱空调机是一种新型的空调机组,集国内外产品精华,采用现代先进科学技术制造,质量上乘,外形美观。 目前产品共有两种,(直吹式和风管式)十二种规格,冷量为( 25000W-199400W )。 可广泛应用于电子、食品、电影院、餐厅等工业性和公共场所。
空调主机: 1 .水冷式冷水机组采用卧式管壳式冷凝器和管壳式蒸发器,具有结构简洁、换热稳定、效率高、维护方便的特点,已被公认为空调设备理想的结构组成。 2 .机组控制系统采用进口plc控制器,人机界面配置大屏幕触摸屏,界面简便大方,操作直观简便。 3 .机器具有可靠的保护装置。 例如高低压保护器、排气过热保护器、压缩机电机过热保护器、过载电流保护器、防冻温度保护器、水流保护器紧急停止开关、感温式易熔栓、保护阀等。
06维护 水冷式冷水机组在正常运行过程中,由于有污垢和其他杂质,不可避免地会影响制冷效果。 因此,为了延长主机组的使用寿命,使制冷效果更好,需要定期进行维护和保养,确保冷水机组的运行质量,提高工作效率 具体内容如下。
一.定期检查冷水机电压、电流量是否稳定,压缩机运行声音是否正常。 冷水机正常工作时,电压为380V,电流在11A-16A范围内为正常现象。
二、定期检查冷水机制冷剂有无泄漏:可参照主机正面面板高低压表显示的参数判定。 根据气温(冬季、夏季)的温度变化,冷水机的压力显示也不同,但冷水机正常工作时,一般高压显示11-17kg,低压显示3-5kg范围内为正常现象。
三、检查冷水机散热水系统是否正常,冷却 冷水机的风机及散水轴工作是否正常,冷水机内置水箱补水是否正常。
四、冷水机使用6个月时,应进行系统清洗,并按年度清洗。 主要清洗部分包括冷却 水塔、散热水管管路及冷凝器部分,确保制冷效果。 五、冷水机长时间不使用时,应立即关闭给水泵、压缩机及散热水塔总电源等回路开关。 水冷螺杆式冷水机组 水冷螺杆式冷水机组也是冷水机组的一种,由于其主要组成部件使用螺杆式压缩机,故俗称水冷螺杆式冷水机组。 冷冻出水温度范围为3~20,广泛用于塑料、电镀、电子、化工、制药、印刷、食品加工等各种工业冷冻工程中使用冷冻水领域,以及大型商场、酒店、工厂、医院等各种空调工程中使用冷冻水集中制冷的领域
01系统结构 水冷螺杆式冷水机组主要由半密闭螺杆式压缩机、管壳式冷凝器、干燥过滤器、热力膨胀阀、管壳式蒸发器及电气控制部分等组成。
02工作原理 在单元制冷时,压缩机将蒸发器内低温低压制冷剂吸入气缸,在压缩机中做功,制冷剂蒸气被压缩而成为高温高压气体, 经过排气管道进入冷凝器内。 高温高压的制冷剂气体在冷凝器内与冷却水进行热交换,将热量传递给 冷却水并夺走,制冷剂气体冷凝成为高压液体。 冷凝器出来的高压液体经热力膨胀阀节流减压后进入蒸发器。 在蒸发器内,低压液体制冷剂吸收冷冻水的热量并气化, 冷却冷冻水,成为需要的低温水。 气化后的制冷剂气体再次被压缩机吸入压缩,排出冷凝器。 这样反复循环,实现冷冻水的 冷却 。 从机组流出的冷冻水进入室内风机盘管、变风量空调机等末端装置,在室内与对流空气进行热交换。 在该过程中,水通过吸收室内空气的热量(向室内空气散热)而温度上升,室内空气通过室内热交换器而温度降低,被风扇送入室内而使室内的空气温度降低,温度上升的冷冻水通过水泵再次进入单元,以这样的方式循环
03产品特点 (1)机组压缩机选用品牌半封闭式螺杆压缩机和电控部件,配备换热效能好、铜管制作的冷凝器和蒸发器; )2)配备各种保护装置,性能稳定,噪音低,使用寿命长,操作简单。 采用液晶显示人机界面,操作简单方便,运行情况一目了然; )3)机型有单压缩机或多压缩机组合的制冷系统。 根据负载的变化,压缩机自动交替运行,平衡各压缩机的运行时数,从而节约能耗,延长冷水机组的使用期限。调节容易,部分负荷时; )开式结构,整机外观美观,结构简单,可随时检查机组运行情况,安装维护简单方便
