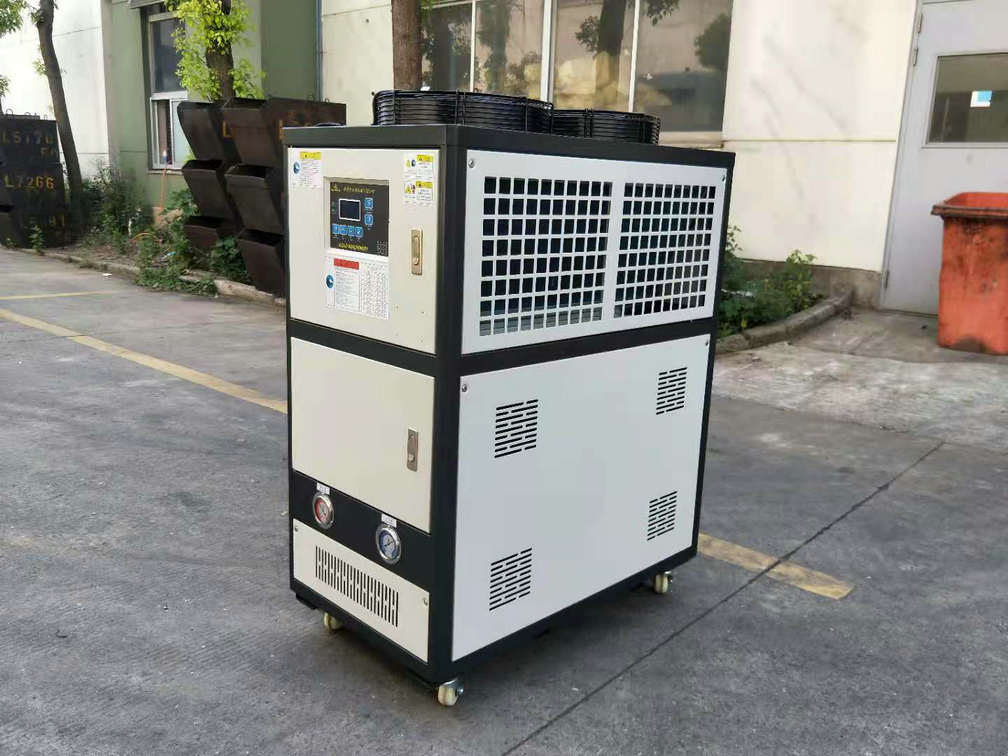

德玛克5匹风冷式冷水机你了解了吗，德玛克冷暖设备（昆山）有限公司位于美丽的江苏昆山，从事温度控制技术有十多年历史，以生产风冷式冷水机、水冷式冷水机、螺杆式冷水机、模具恒温机组、工业冷水机、空气热泵机组 ，冷油机，冷热一体机，加热器和其它非标温度控制设备，今天德玛克小编带大家了解一款常用5匹风冷式冷水机。
|
一、冷水机参数表： |
|||||||
|
DM-05风冷式冷水机部分规格技术参数表 |
|||||||
|
序号 |
名称 |
规格类型 |
性能参数 |
||||
|
1 |
设备命名 |
型号 |
DM-05 |
||||
|
2 |
温区 |
控制温度 |
5-40℃（可调） |
||||
|
3 |
主电源 |
V |
3PH-380V-50HZ |
||||
|
4 |
整机功率 |
kW |
5.5 |
||||
|
5 |
整机电流 |
A |
13.4 |
||||
|
6 |
机组制冷量 |
kW |
13.95 |
||||
|
kcal/h |
11990 |
||||||
|
7 |
压缩机 |
型式 |
全封闭静音涡旋式 |
||||
|
保护模块 |
内置一体式 |
||||||
|
数量（台） |
1 |
||||||
|
8 |
散热风机 |
型式 |
外转子轴流风机 |
||||
|
数量（台） |
2 |
||||||
|
9 |
冷凝器 |
型式 |
铝翅片套铜管式(纯紫铜+清水铝箔) |
||||
|
换热量(kW) |
25 |
||||||
|
换热材质 |
内螺纹紫铜管 |
||||||
|
10 |
蒸发器 |
型式 |
盘管式 |
||||
|
换热量(KW) |
16.7 |
||||||
|
换热材质 |
紫铜管 |
||||||
|
11 |
水泵 |
型式 |
离心式清水泵 |
||||
|
扬程(mH2O) |
20 |
23 |
|||||
|
流量(m3/h) |
3 |
2 |
|||||
|
12 |
进出口接管尺寸 |
冷冻水媒体出口 |
DN25(根据客户要求) |
||||
|
冷冻水媒体入口 |
DN25(根据客户要求) |
||||||
|
13 |
数显温度微电脑控制器 |
显示状况 |
轻触式数码管显示器 |
||||
|
出力器 |
Gw532 |
||||||
|
出力器选择 |
继电器输出 |
||||||
|
控制方式 |
PID+偏差 |
||||||
|
温控精度(℃) |
±1.0 |
||||||
|
14
|
整机保护措施 |
短路过流保护 |
空气开关 |
||||
|
电源相位 |
电源缺逆向检测，防止泵浦、压缩机反转 |
||||||
|
低水位警报 |
水位开关 |
||||||
|
泵浦过载 |
热继电器保护泵 |
||||||
|
风机过载 |
热继电器保护风机 |
||||||
|
压缩机过载 |
热继电器保护压缩机 |
||||||
|
压缩机过热 |
内置保护器保护压缩机 |
||||||
|
系统运行指示 |
高压、低压表 |
||||||
|
高低压故障 |
压力开关检测冷媒系统压力状态 |
||||||
|
温度异常 |
循环水防冻保护、温度过高报警 |
||||||
|
15 |
功能特点 |
温度 |
可进行温度锁定 |
||||
|
温度选择 |
可选择华氏度/摄氏度 |
||||||
|
屏幕设定 |
设置对比度与亮屏时间 |
||||||
|
语言选择 |
中文或英文 |
||||||
|
需要提前备注说明 以便设置参数及预留接线口
|
控制方式 |
远程控制/本地控制 |
|||||
|
启动类型 |
上电自启动或一键启动
|
||||||
|
信号反馈 |
运行、故障、远程（均为无源干接点）
|
||||||
|
16 |
可选择通讯 |
通讯协议 |
RS485(需要与技术或销售提前确认，标准机不含此项功能，） |
||||
|
17 |
外型尺寸 |
长*宽*高(mm) |
1055*610*1385（参考） |
||||
|
18 |
整机重量 |
kg |
220 |
||||
|
二、设备的内部配置表： |
|||||||
|
DM-05风冷式冷水机参数配置表 |
|||||||
|
序号 |
配件名称 |
规格型号 |
生产厂家 |
品牌 |
|||
|
1 |
制冷压缩机 |
VR系列 |
谷轮(艾默生） |
美国 |
|||
|
2 |
温度数显微电脑控制器 |
Gw53系列 |
邦普 |
台湾 |
|||
|
3 |
温度传感器 |
Gw53系列 |
邦普 |
台湾 |
|||
|
4 |
板载保护器 |
Gw53系列 |
邦普 |
台湾 |
|||
|
5 |
干燥过滤器 |
EK083 |
ALCO |
美国 |
|||
|
6 |
膨胀阀/毛细管 |
TGEX/TRAE |
丹佛斯/艾默生 |
丹麦/美国 |
|||
|
7 |
外转子轴流风机 |
YWF4T |
马尔/顿力 |
杭州 |
|||
|
8 |
循环水泵 |
DM25 |
德玛克（OEM） |
苏州 |
|||
|
9 |
盘管式蒸发器 |
DMZ-65M |
德玛克 |
苏州 |
|||
|
10 |
翅片式冷凝器 |
DML-05 |
德玛克 |
苏州 |
|||
|
11 |
304不锈钢水箱 |
DMSX-05L |
德玛克 |
苏州 |
|||
|
12 |
配电箱 |
DM-380V |
德玛克 |
苏州 |
|||
|
13 |
交流接触器 |
LC系列 |
施耐德 |
法国 |
|||
|
14 |
热继电器 |
LR系列 |
施耐德 |
法国 |
|||
|
15 |
水管路系统 |
不锈钢出口 |
德玛克 |
苏州 |
|||
|
16 |
空气开关 |
BKN-20 |
LG |
韩国 |
|||
|
17 |
制冷剂 |
R22 |
巨化 |
浙江 |
|||
|
18 |
随机附送 |
说明书保修卡合格证，内六角板手 |
德玛克 |
苏州 |
|||
1.本机电源:3PH-380V-50HZ。允许电压波动±10百分比，允许相间电压差±2百分比,特殊电压需备注确认；
2.机组制冷量基于蒸发温度5℃，冷凝温度50℃，对应出水温度10℃为标准；
3. 本系统机组应用于标准工况，机组循环介质为干净自来水；
4. 可接受特殊要求订货（如：电压特殊；水系统为酸碱液、外形尺寸要求等）
5.主机实际扬程为水泵扬程减去主机内部管路损失(1mH2O=9.8kPa).出水压力有要求需说明。
德玛克5匹风冷式冷水机你了解了吗,欢迎咨询德玛克冷水机厂家。
